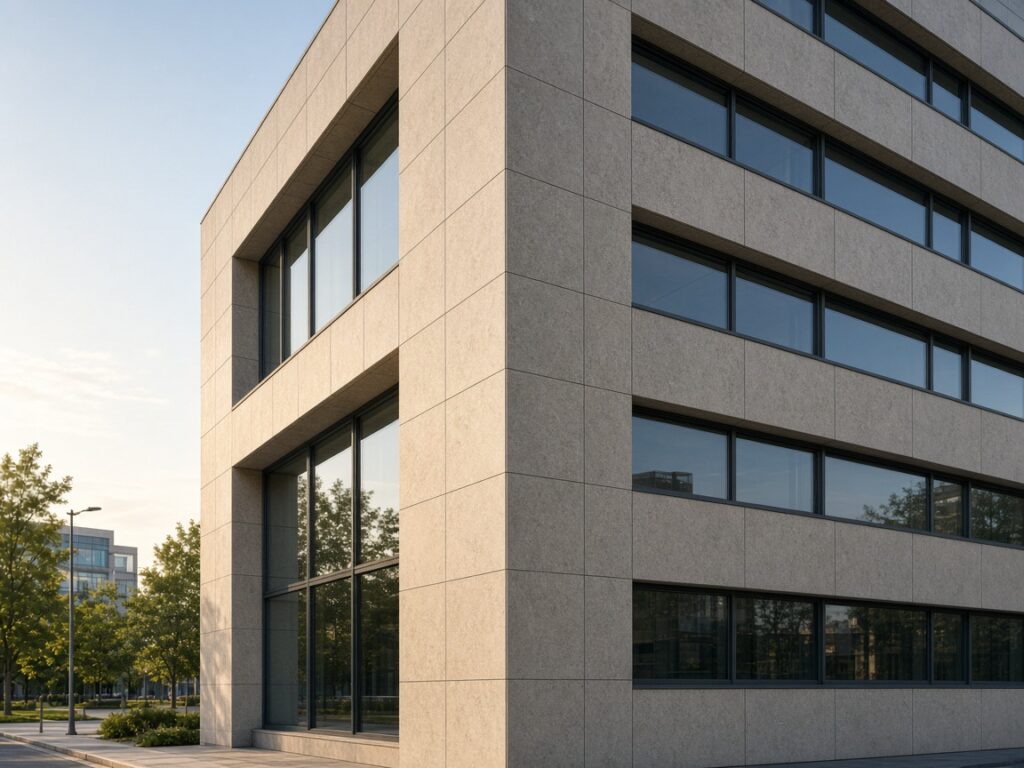

Вентфасады из природного камня во Владимире: расчет весовых нагрузок и узлов крепления

Облицовка зданий горными породами — признанный эталон монументальности, статуса и долговечности архитектурного объекта. Однако когда создаются современные вентилируемые фасады с применением гранита, мрамора, известняка или травертина, на первый план выходят задачи точного инженерного расчета. В отличие от легких навесных панелей, природный камень формирует экстремальные эксплуатационные нагрузки на ограждающие конструкции и подсистему, требуя бескомпромиссной надежности каждого крепежного элемента.

Для строительной практики во Владимире и Владимирской области этот вопрос стоит особенно остро. Сочетание значительной массы плит, температурных перепадов умеренно-континентального климата и ветровых пульсаций вынуждает проектировщиков и застройщиков строго следовать положениям СП 522.1325800.2023, СП 20.13330.2016 и ГОСТ Р 58154-2018. Настоящая статья представляет собой практическое руководство по расчету весовых нагрузок, подбору несущих узлов и предотвращению аварийных деформаций при монтаже каменных фасадов.

Специфика природного камня: весовые параметры и климатические условия Владимира

Природный камень обладает значительной плотностью, что напрямую влияет на массу наружной облицовки. Если композитные кассеты создают нагрузку порядка 5–8 кг/м², то качественный вентилируемый фасад из натурального камня при толщине плит 30–40 мм оказывает давление на каркас от 60 до 120 кг/м² без учета веса металлических профилей и теплоизоляционного слоя.

В зависимости от выбранной породы плотность и расчетные характеристики облицовки существенно различаются:

Порода камня	Средняя плотность, кг/м³	Толщина плиты, мм	Масса 1 м² облицовки, кг
Гранит	2600 – 2800	30	78 – 84
Габбро-диабаз	2900 – 3100	30	87 – 93
Травертин	2300 – 2500	40	92 – 100
Известняк / Песчаник	2100 – 2400	40	84 – 96
Мрамор	2600 – 2750	30	78 – 82,5

Согласно СП 131.13330.2020, Владимир характеризуется морозной зимой (абсолютный минимум температур достигает -40 °C, расчетная температура наиболее холодной пятидневки составляет -28 °C) и влажным переходным периодом с частыми переходами через 0 °C. Это приводит к двум фундаментальным явлениям:

• Значительные знакопеременные температурные деформации между наружной облицовкой и металлическим каркасом: коэффициент линейного температурного расширения стали составляет около 12×10⁻⁶ К⁻¹, а гранита — 8×10⁻⁶ К⁻¹. На фасаде высотой 30 метров разница деформаций может провоцировать опасные внутренние напряжения.
• Ветровые нагрузки II ветрового района (нормативное ветровое давление $w_0 = 0.30$ кПа по СП 20.13330.2016). С учетом высоты зданий, рельефа местности Владимира, пульсационной составляющей и коэффициентов аэродинамического давления в угловых зонах расчетное давление ветра на отрыв может достигать 0,85–1,4 кПа.

Методика статического расчета фасадной системы при работе с тяжелой облицовкой

Каждая современная навесная фасадная система, рассчитанная под тяжелый камень, проектируется по двум предельным состояниям: по несущей способности (первая группа) и по эксплуатационной пригодности (деформации и прогибы, вторая группа).

Суммарная расчетная нагрузка на систему вычисляется исходя из сочетания следующих воздействий:

1. Постоянные нагрузки ($G$): масса каменных плит, собственный вес направляющих, кронштейнов, утеплителя и крепежных деталей. Коэффициент надежности по нагрузке $\gamma_f$ для природного камня принимается не менее 1,1–1,2.
2. Кратковременные нагрузки ($W$): пульсационное ветровое давление, действующее как на прижим к плоскости стены, так и на отрыв (вакуумное всасывание).
3. Температурно-климатические воздействия ($\Delta T$): сезонные и суточные температурные перепады, вызывающие линейные перемещения вертикальных профилей.

Ключевой фактор надежности — расчет вылета несущего кронштейна. При толщине минераловатного утеплителя 150 мм (стандартное требование по теплотехнике для Владимира) и вентилируемом воздушном зазоре 40–50 мм вынос облицовки от плоскости несущей стены составляет 200–250 мм. При таком плече вертикальная весовая нагрузка от тяжелого камня создает значительный изгибающий момент $M = G \cdot L$, стремящийся деформировать консоль кронштейна вниз и вырвать анкер из основания.

Комплексное проектирование вентилируемого фасада обязательно включает расчет несущей способности кронштейнов на срез, изгиб и кручение, а также расчет шага расстановки опорных элементов по вертикали и горизонтали. Прогиб вертикальной направляющей под действием массы облицовки и ветра не должен превышать $L/200$ от расстояния между точками закрепления, а прогиб консоли кронштейна ограничивается величиной в 1–2 мм во избежание расклинивания швов облицовки.

Узлы крепления каменных плит: конструктивные решения и специфика

Механическая фиксация плит природного камня в навесных фасадных системах выполняется скрытыми способами, исключающими повреждение фасадного полотна и риск падения элементов. В инженерной практике применяются две основные технологии:

1. Крепление в торцевые пропилы

В верхней и нижней гранях плиты на камнеобрабатывающем оборудовании нарезаются горизонтальные пазы глубиной 12–15 мм. В пазы заводятся специальные горизонтальные планки или концевые лепестки скрытых кляммеров. В системе применяются элементы из нержавеющей стали, такие как нижний замок ЗНН 1,2 мм и верхние замыкающие пластины. Нижний замок воспринимает гравитационный вес вышестоящей плиты и ветровые нагрузки, а верхний фиксирует нижний край следующей плиты от перемещений по нормали к фасаду. Для предотвращения жесткого контакта «металл–камень» и растрескивания паза обязательно используются эластичные прокладки из EPDM или полиуретановый дистанционный герметик.

2. Крепление на анкеры скрытого монтажа с регулируемыми аграфами

Наиболее надежный метод для плит крупного формата и фасадов повышенной этажности. С тыльной стороны плиты высверливаются глухие отверстия конической формы с подсечкой. В них монтируются распорные анкеры без внутренних механических напряжений в теле камня. К анкерам винтами крепятся подвесные элементы: регулируемая икля крепления 1,2 мм и ответная кронштейн КРУ 300x80x80x2,0 мм из нержавеющей стали или его аналоги из стали с горячим цинковым покрытием первого класса (масса цинка не менее 275–350 г/м²). Толщина металла 2,0 мм обеспечивает пространственную жесткость ребер и исключает пластические деформации пятки кронштейна.

Вертикальные направляющие: в качестве основных несущих шин применяются массивные профили увеличенного сечения, например, Т-образный профиль ПВТ 80x50x1,2 мм. Большая полка (80 мм) обеспечивает необходимую площадь для фиксации аграф и надежное восприятие крутящих моментов при неравномерном ветровом отсосе.

Крепеж и терморазрывы: под пятку каждого кронштейна монтируется термоизолирующая паронитовая или полимерная прокладка толщиной не менее 5 мм, снижающая теплопотери через мостики холода и предотвращающая электрохимическую коррозию на границе со стеновым материалом.

Все необходимые сертифицированные комплектующие фасадной системы поставляются с паспортами качества и подтвержденными протоколами натурных испытаний на несущую способность узлов.

Если проект предусматривает комбинированные архитектурные решения, инженеры компании «СОЮЗ» адаптируют единый металлический каркас под совмещение натурального камня с другими облицовками: в зонах меньших нагрузок может применяться современная фасадная система из керамогранита или фактурный стеклофибробетон, что оптимизирует общую сметную стоимость проекта без потери монолитного облика здания.

Пошаговый алгоритм проектирования и монтажа каменного фасада

Для строительных организаций и генподрядчиков Владимира монтаж вентфасада из природного камня должен представлять строго регламентированную последовательность действий:

1. Натурные испытания несущей способности основания. Проводятся испытания анкерных дюбелей на вырыв непосредственно на объекте в соответствии с ГОСТ Р 58387-2019. Для полнотелого кирпича или монолитного железобетона несущая способность анкера диаметром 10 мм обычно превышает 6–8 кН, однако для пустотелых блоков и газобетона требуется установка химических анкеров с сетчатыми гильзами.
2. Геодезическая 3D-съемка фасада. Фиксация отклонений несущих стен от вертикали и горизонтали позволяет рассчитать точные длины кронштейнов без перерасхода металла.
3. Разработка рабочей документации (КМД). Выполняются прочностные расчеты узлов, формируется раскладка плит с учетом симметрии проемов и рустов, рассчитывается шаг расстановки опорных и ветровых кронштейнов.
4. Монтаж кронштейнов. Установка опорных кронштейнов (воспринимающих вертикальные весовые и ветровые нагрузки) и поддерживающих ветровых кронштейнов (воспринимающих только горизонтальные усилия за счет овальных пазов, допускающих температурную подвижку профиля).
5. Укладка утеплителя. Монтаж негорючих гидрофобизированных минераловатных плит плотностью от 80–90 кг/м³ в два слоя с перехлестом швов и фиксацией тарельчатыми дюбелями со стальным сердечником.
6. Установка вертикального профиля. Монтаж направляющих с обязательным температурным зазором 10–15 мм в местах стыка по высоте для компенсации теплового расширения.
7. Навеска каменных плит. Монтаж ведется снизу вверх с постоянным контролем уровня и зазоров. В проектных решениях компании «СОЮЗ» подобные узлы детально опробованы на объектах высокой категории ответственности — показательным примером надежного малоэтажного строительства служит коттеджный поселок «Доброград», где применялись жесткие нормативы контроля фасадных подконструкций.

Типичные ошибки при проектировании и монтаже

Опыт обследования объектов во Владимире показывает, что большинство эксплуатационных проблем с каменными фасадами связано с отступлением от базовых правил строительной механики:

• Игнорирование разницы между опорными и ветровыми кронштейнами. Если зафиксировать вертикальный направляющий профиль намертво ко всем кронштейнам через круглые отверстия, сезонные температурные колебания вызовут изгиб профиля («выпучивание» или коробление), что неизбежно приведет к сколу кромок каменных плит в швах.
• Недостаточная глубина или ширина пропила в камне. Слишком глубокий или узкий паз приводит к концентрации напряжений. При ветровом давлении лепесток кляммера работает как рычаг, откалывая внешнюю губку пропила.
• Применение метизов из разнородных металлов. Прямой контакт оцинкованной стали с обычной углеродистой сталью или контакт алюминия с медью без изоляции вызывает контактную гальваническую коррозию, разрушающую крепежный узел за 3–5 лет. Для ответственных узлов из природного камня следует использовать только крепеж из аустенитной нержавеющей стали класса А2 или А4.
• Отсутствие статического расчета основания. Закрепление тяжелых плит гранита в наружный слой многощелевого кирпича или пеноблока марки D400 стандартными распорными дюбелями без перехода на межэтажные перекрытия неизбежно ведет к вырыву анкеров под действием собственного веса системы.

Часто задаваемые вопросы (FAQ)

Какой допустимый размер плит из гранита для навесного вентфасада?

Для фасадных систем с креплением в торцевой пропил оптимальный формат составляет до 600×600 мм или 600×1200 мм при толщине 30 мм. Если требуются крупноформатные плиты (например, 1200×1500 мм и более), применяется исключительно система скрытого крепления на обратные анкеры типа Keil с установкой минимум четырех-шести независимых точек подвеса на усиленные направляющие.

Обязательно ли использовать нержавеющую сталь для подсистемы под камень?

Согласно СП 28.13330 и ГОСТ Р 58154-2018, для зданий со сроком службы более 50 лет в среднеагрессивной городской среде рекомендуется использовать подконструкцию из нержавеющей стали (AISI 304 / 08Х18Н10) либо оцинкованную сталь толщиной от 1,2 до 2,0 мм с дополнительным полимерным порошковым покрытием толщиной не менее 60 мкм. Поскольку природный камень служит свыше 70–100 лет, подсистема из нержавеющей стали является наиболее сбалансированным решением, гарантирующим отсутствие скрытой межкристаллитной коррозии.

Какой минимальный вентилируемый зазор необходим под каменной облицовкой?

По СП 522.1325800.2023 минимальный размер воздушного зазора в свету между поверхностью утеплителя и тыльной стороной каменной плиты составляет 40 мм, оптимальный — 50–60 мм. С учетом массивности камня и возможных неровностей задней поверхности плит уменьшение зазора менее 40 мм категорически запрещено, так как это затруднит циркуляцию восходящего воздушного потока и приведет к влагонакоплению в теплоизоляционном слое.

Заключение: профессиональный расчет и надежность от компании «СОЮЗ»

Навесные фасады из природного камня не прощают дилетантского подхода. Огромная масса облицовки, помноженная на ветровые нагрузки и климатическую специфику Владимира, требует комплексного инженерного расчета еще на стадии предпроектных проработок. Достижение баланса между архитектурной выразительностью и абсолютной безопасностью объекта возможно только при использовании сертифицированных несущих подконструкций заводского качества.

Инженерный отдел компании «СОЮЗ» осуществляет профессиональное проектирование, прочностные расчеты и изготовление металлоконструкций фасадов любой категории сложности. Чтобы оценить предварительный бюджет и параметры каркаса под ваш объект, используйте наш интерактивный калькулятор вентилируемого фасада или свяжитесь с нашими специалистами для получения технической консультации и выполнения проверочного статического расчета. Доверяя расчет профессионалам, вы гарантируете, что установленные вентилируемые фасады простоят десятилетия без ремонта и непредвиденных эксплуатационных затрат.
