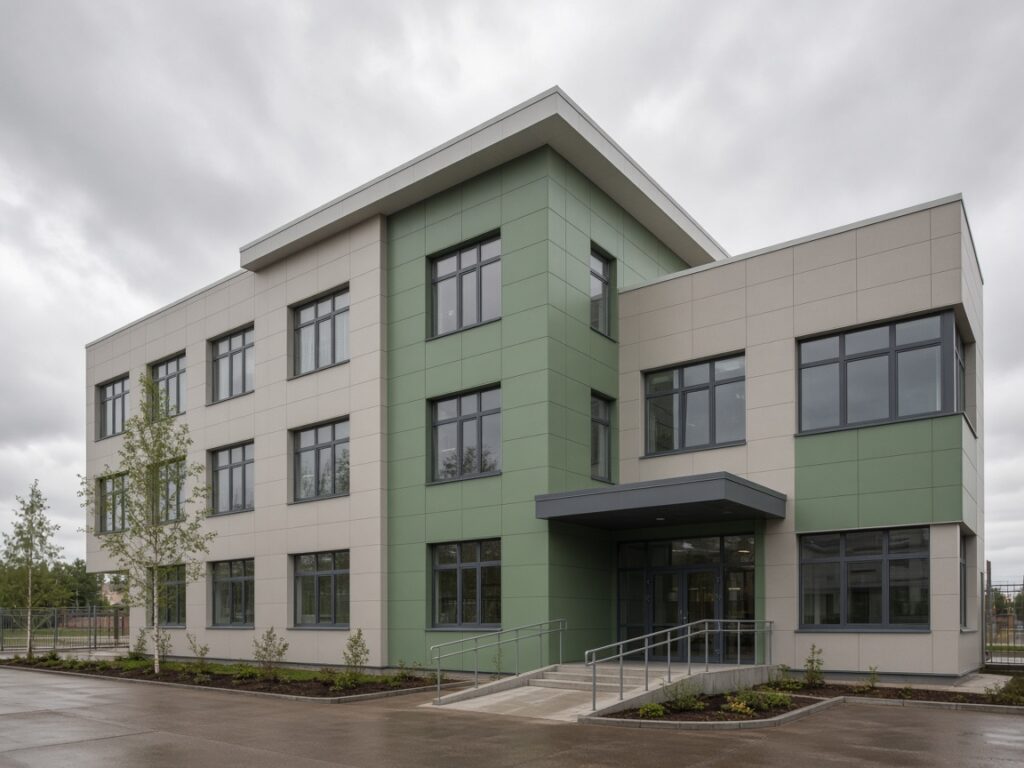

Проектирование и установка вентилируемых фасадов из HPL-панелей во Владимире

Современные вентилируемые фасады представляют собой сложную инженерную конструкцию, где эстетика архитектурного замысла неразрывно связана с точным расчетом физико-механических нагрузок. Применение панелей из слоистого пластика высокого давления (High Pressure Laminate, HPL) на объектах гражданского и коммерческого строительства позволяет добиться безупречной геометрии экстерьера, устойчивости к агрессивным средам и экстремальной долговечности. Компания «СОЮЗ», как ведущий производитель фасадной системы, реализует комплексный подход к обустройству наружных ограждающих конструкций, обеспечивая объект надежными несущими каркасами и проектно-техническим сопровождением во Владимире и прилегающих регионах.

Для девелоперов, генеральных подрядчиков и архитекторов правильная интеграция HPL-панелей в навесные фасады — это способ сдать объект в жесткие сроки без риска рекламаций в процессе эксплуатации. Данный материал детально разбирает нормативные требования к подсистемам, механику компенсации температурно-влажностных деформаций HPL, нюансы статических расчетов и регламент монтажных работ в климатических условиях Владимирской области.

Климатические факторы Владимира и специфика HPL-панелей

Владимирская область относится ко II климатическому району (согласно СП 131.13330.2020) с умеренно континентальным климатом, характеризующимся продолжительной зимой, значительными перепадами температур в межсезонье и высокой относительной влажностью воздуха в осенне-весенний период. Данные факторы определяют особые требования к материалам облицовки и металлокаркасу.

Фасадный HPL-пластик — это монолитный термореактивный композит, полученный прессованием древесных волокон и термореактивных смол под высоким давлением (более 7-9 МПа) и при температуре свыше 120 °C. Материал обладает плотностью 1350–1450 кг/м³, классом горючести Г1 (для фасадных марок с антипиренами) и практически нулевым водопоглощением по массе. Однако ключевая особенность HPL, которую должен учитывать инженер при расчетах, — анизотропное влажностное расширение и сжатие.

В отличие от металлов, чье линейное расширение зависит исключительно от температуры, HPL-панели меняют геометрические размеры преимущественно под воздействием колебаний относительной влажности окружающей среды. Продольное и поперечное изменение размеров может достигать 2,0–2,5 мм на погонный метр длины плиты. Если фасадная система с воздушным зазором смонтирована жестко, без компенсационных зазоров и подвижных узлов, возникнет внутреннее напряжение, приводящее к волнообразованию, срезу заклепок или растрескиванию материала.

Нормативная база проектирования фасадных систем с HPL

Проектные решения для навесных вентилируемых систем разрабатываются в строгом соответствии с действующими строительными правилами и государственными стандартами РФ:

СП 522.1325800.2023 — регламентирует правила проектирования, монтажа и эксплуатации навесных вентилируемых фасадных систем (НВФС);
ГОСТ Р 58154-2018 — определяет общие технические условия и требования к элементам подконструкций;
СП 20.13330.2016 «Нагрузки и воздействия» — база для сбора ветровых нагрузок (для Владимира — I ветровой район по нормативному давлению, с учетом пульсационной составляющей и аэродинамических коэффициентов угловых зон);
СП 28.13330.2017 «Защита строительных конструкций от коррозии» — регламентирует толщину антикоррозионных покрытий и совместимость разнородных металлов;
ГОСТ 22233-2018 — устанавливает требования к алюминиевым прессованным профилям, используемым в подсистемах.

Грамотное проектирование вентилируемого фасада исключает типовые проектные коллизии: некорректный шаг вертикальных направляющих, заниженное сечение профиля и отсутствие антикоррозийной изоляции разнородных металлов (предотвращение контактной коррозии между алюминием и сталью).

Архитектурно-конструктивные схемы подсистемы под HPL

Навесная фасадная система компании «СОЮЗ» под вентилируемый фасад из HPL-панелей выпускается в нескольких материальных исполнениях: коррозионностойкая нержавеющая сталь, оцинкованная сталь 1-го класса с дополнительным полимерным порошковым покрытием и коррозионностойкие алюминиевые сплавы (АД31Т1, 6060, 6063).

1. Кронштейны и терморазрыв

Для надежного крепления каркаса к ограждающим конструкциям здания применяются усиленные кронштейны. В несущих стенах из монолитного железобетона, полнотелого кирпича или керамических блоков эффективно работает кронштейн КРУ 200x80x80x2,0 мм. Для минимизации теплотехнических неоднородностей под подошву кронштейна обязательно монтируется термоизолирующая паронитовая или полиамидная прокладка толщиной не менее 5 мм. В зонах со слабым основанием (газобетон D400–D500) выполняется межэтажная схема крепления в монолитные пояса перекрытий.

2. Направляющие профили

При монтаже HPL-панелей используются профили двух типов:

Промежуточный несущий каркас: применяется Т-образный профиль ПВТ 65x50x1,2 мм. Ширина полки 65 мм гарантирует сохранение минимального расстояния от края панели до оси заклепки (не менее 20 мм) и нормативного зазора между смежными плитами.

Способы фиксации HPL-панелей к каркасу

В зависимости от архитектурной концепции и бюджета объекта, комплектующие фасадной системы подбираются под один из трех методов монтажа:

Видимый механический крепеж (фасадные вытяжные заклепки). Экономичный и наиболее технологичный метод. Используются заклепки из нержавеющей стали аустенитного класса (А2/А2 или А4/А4) с увеличенным диаметром буртика (14–16 мм), окрашенные по каталогу RAL в цвет панели. Ключевое правило: на каждой панели организуется строго одна фиксированная (неподвижная) точка в центре плиты (диаметр сверления равен диаметру гильзы заклепки — 5,1 мм) и множество скользящих точек по периметру (диаметр отверстия 8,0–10,0 мм). При клепке используется ступенчатая центровочная насадка на заклепочник, оставляющая зазор 0,3 мм под буртиком для свободного скольжения материала.
Скрытый механический крепеж (цанговые анкеры / аграфы). На тыльной стороне плиты толщиной 10–12 мм высверливаются глухие отверстия с подсечкой, куда устанавливаются расклинивающиеся анкеры типа Keil. К анкерам крепятся навесные пластины (аграфы), которые фиксируются на горизонтальные ригели подсистемы с регулировочными винтами. Технология визуально монолитна, но требует повышенной квалификации монтажников и строгого инструментального контроля.
Клеевой монтаж (полиуретановые структурные системы). Панели фиксируются на профили с помощью эластичного конструкционного клея и двусторонней монтажной ленты. Ограничения: метод требует монтажа при температуре окружающего воздуха не ниже +10 °C и жесткого соблюдения протокола химической очистки и грунтования поверхностей праймером.

Сравнительный анализ фасадных материалов для общественных и жилых зданий

Для оптимизации сметы проекта девелоперы во Владимире часто сравнивают HPL с другими облицовками. В таблице сопоставлены эксплуатационные свойства популярных решений:

Параметр / Материал	HPL-панели	Алюминиевые композитные панели	Керамогранит
Масса 1 м² облицовки, кг	11 – 14 (при t=8 мм)	5,5 – 7,5 (при t=4 мм)	20 – 28 (при t=10 мм)
Ударная прочность и антивандальность	Экстремально высокая (не образует вмятин)	Средняя (подвержен пластической деформации)	Низкая (склонен к сколам и растрескиванию)
Линейные деформации	Влажностно-температурные (до 2,5 мм/м)	Температурные (до 1,2 мм/м)	Минимальные (до 0,5 мм/м)
Класс пожарной опасности системы	К0 (в составе сертифицированных систем)	К0 (при сердечнике FR/A2)	К0 (негорючий материал)
Стойкость к ультрафиолету	Высокая (акриловое покрытие, EN 438)	Зависит от покрытия (PVDF предпочтителен)	Абсолютная
Страница системы в каталоге	Система HPL	Система АКП	Система керамогранита

Если для высотных жилых комплексов зачастую выбирают сочетания материалов, где нижние уровни облицовываются ударопрочными плитами, то в масштабных социальных и образовательных объектах региона применяют как HPL, так и плитку из искусственного или керамического камня. Примером гармоничного включения долговечных фасадных технологий в исторический ландшафт Владимирской области является школа в г. Суздаль, где фасадные конструкции выдерживают жесткие эксплуатационные требования без потери внешнего облика. Для сравнения расчетных нагрузок с более тяжелыми покрытиями полезно изучить специфику, которую имеют вентфасады из природного камня во Владимире, где масса подсистемы рассчитывается под предельные статические значения.

Пошаговый алгоритм проектирования и монтажа

Реализация проекта фасадной оболочки из HPL строится на четкой инженерной последовательности:

Геодезическая съемка и испытания анкеров на вырыв. На объекте выполняется 3D-лазерное сканирование несущих стен. Обязательно проводятся натурные испытания дюбелей на выдергивание с составлением официального протокола (с коэффициентом запаса по несущей способности не менее 1,5–2,0).
Статический и теплотехнический расчет. Рассчитываются толщина утеплителя по СП 50.13330.2012 для климата Владимира, величина вентилируемого воздушного зазора (оптимально 40–60 мм) и шаг несущих кронштейнов по ветровым зонам (СП 20.13330).
Монтаж кронштейнов и минераловатного утеплителя. Крепление кронштейнов через терморазрывы. Укладка двухслойной теплоизоляции с перевязкой швов: внутренний слой плотностью 30–45 кг/м³, наружный ветрозащитный — от 80–90 кг/м³. Механическая фиксация тарельчатыми дюбелями со стальным распорным сердечником (не менее 5 шт./м²).
Установка несущего профиля. Профили крепятся к кронштейнам с организацией температурных разрывов. Длина направляющей не должна превышать высоту одного этажа (обычно до 3,0–3,3 м), чтобы исключить деформацию каркаса при температурных перепадах. Зазор между торцами вертикальных профилей составляет не менее 10–12 мм.
Раскрой и сверление HPL-панелей. Раскрой плит производится твердосплавным алмазным дисковым инструментом. Отверстия под заклепки сверлятся строго под углом 90° к плоскости листа.
Монтаж плит облицовки. Плиты монтируются с соблюдением вертикальных и горизонтальных технологических зазоров 8–10 мм. Не допускается жесткое защемление заклепочной головки к плоскости материала.

Типичные ошибки при устройстве фасадов из HPL

Нарушения регламента СП 522.1325800.2023 монтажными бригадами влекут необратимые эксплуатационные дефекты:

Отсутствие разделения точек крепления на фиксированные и скользящие. Если все отверстия на листе просверлены диаметром 5,1 мм (под тело заклепки), при первом же сезонном перепаде влажности панель вспучится «линзой», либо произойдет разрушение пластика в точках фиксации.
Использование саморезов с потайной головкой вместо заклепок. Коническая головка самореза при закручивании заклинивает панель, блокируя любое скольжение, и создает локальные концентрации критических напряжений.
Уменьшение вентиляционного зазора менее 40 мм. Нарушение естественной конвекции в вентзазоре приводит к застою конденсата на тыльной стороне HPL. Приводит к неравномерному увлажнению слоев пластика и деформации геометрии панели («эффект биметалла»).
Установка профилей внахлест через этажи. Жесткая непрерывная связь вертикального профиля длиной более 4 метров на фасаде неизбежно ведет к деформации каркаса под воздействием линейного теплового расширения металла.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Какую толщину HPL-панели выбрать для фасада административного здания во Владимире?
Ответ: Оптимальной для фасадного применения в навесных системах с видимым креплением заклепками является толщина 8 мм. Она обеспечивает достаточную жесткость на изгиб под действием ветровых нагрузок при шаге направляющих до 600–700 мм. Для скрытого цангового крепежа (Keil) требуется толщина листа 10 или 12 мм, чтобы обеспечить достаточную глубину посадки анкера без риска сквозного повреждения декоративного слоя.

Вопрос 2: Допустимо ли монтировать HPL-панели встык без зазоров?
Ответ: Категорически запрещено. HPL-панели относятся к материалам, изменяющим линейные размеры при изменении влажности. Минимальный технологический зазор между плитами составляет 8 мм (для крупноформатных листов длиной более 2500 мм — 10 мм). При отсутствии шва края панелей упрутся друг в друга, что вызовет локальное разрушение фасадной плоскости.

Вопрос 3: Требуется ли использовать ветро-влагозащитную мембрану поверх утеплителя?
Ответ: Согласно современным нормам пожарной безопасности (в соответствии с Федеральным законом №123-ФЗ и СП 2.13130) применение горючих ветрозащитных пленок на зданиях выше трех этажей ограничено либо строго регламентировано. Рекомендуется использовать негорючую минераловатную плиту высокой плотности (от 80 кг/м³) наружного слоя без мембран, что исключает риск быстрого распространения пламени по вентзазору в случае пожара.

Комплексный расчет и поставка систем от завода «СОЮЗ»

Качественная реализация фасадных решений на основе слоистого пластика требует строгого согласования параметров: шага каркаса, прочности кронштейнов, типов крепежа и статических нагрузок. Компания «СОЮЗ» разрабатывает проектно-сметную документацию, производит металлоконструкции и осуществляет полную комплектацию объектов во Владимире надежными инженерными узлами.

Чтобы оперативно определить предварительный объем металлоемкости подсистемы, параметры профилей и бюджет проекта, воспользуйтесь специализированным инструментом на нашем сайте — интерактивный калькулятор фасадной системы онлайн позволяет провести первичный расчет стоимости каркаса с учетом габаритов здания и шага кронштейнов. Инженерно-технический отдел компании «СОЮЗ» готов выполнить детальный статический расчет, испытания крепежа на объекте и шефмонтаж, гарантируя, что вентилируемые фасады любого уровня сложности прослужат свыше 50 лет в строгом соответствии с ГОСТ и строительными нормами.
